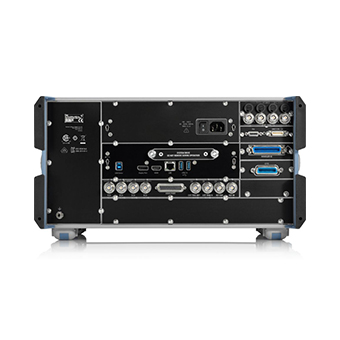

ZNB 矢量网络分析仪

型号：ZNB

品牌：ROHDE&SCHWARZ

分类：网络分析仪

简述：网络分析仪的频率范围介于 9 kHz 至 4.5 GHz / 8.5 GHz 和 100 kHz 至 20 GHz / 40 GHz，专用于移动无线电、电子产品及航空航天和国防行业中的广泛应用，同时也可用于高速印刷电路板设计。R&S®ZNB 非常适用于放大器、混频器、滤波器、连接器和电缆等射频组件的开发、生产和维修应用。

ROHDE&SCHWARZ

相关产品

射频性能

为满足高标准而设计

     ● R&S ZNB 接收机兼具出色的功率处理容量、高灵敏度和低迹线噪声。R&S ZNB 基本单元一般提供 140 dB 动态范围。R&S ZNB8-B5x 选件可将动态范围扩展至最高 150 dB，以用于端口间测量。分析仪可测量 S 参数，幅度和相位漂移通常不足 0.01 dB/℃ 和 0.15°/℃。

     ● R&S ZNB 经过校准后可在数天内执行精确测量，无需重新进行校准。


多功能选件

便于轻松测量有源和无源射频器件的特性

     ● R&S ZNB 提供丰富功能和选件，包括嵌入/去嵌特性、S 参数混合模式以进行均衡被测设备特性测量，以及重新定义 S 参数以灵活配置测试装置。分析仪还提供时域测量选件，包括眼图和使用两个独立内部发生器的变频测量。


在生产中实现高吞吐量

快速测量并轻松控制外部组件

     ● 得益于出色的合成器稳定时间，R&S ZNB 的测量时间很短。大中频带宽实现快速采样。分析仪还支持高速数据处理以进行显示，并将 LAN 或 IEC/IEEE 数据快速传输至控制器。分段扫描等功能进一步缩短了测量时间。RFFF GPIO、GPIB 或处理器 I/O 等集成式控制接口能轻松控制模块或外部零件处理器。


多端口测量

最多可测量48个端口

     ● R&S ZNB 和各种开关矩阵组成综合全面的解决方案，支持最多 48 个端口的复杂模块测量。罗德与施瓦茨矩阵支持完整交叉开关测量，能测定多端口被测设备的所有 S 参数。自动校准单元最多带 24 个端口，能快速准确地校准装置。


借助附件构建完整的解决方案

用于校准、验证和各种测量的不同附件

     ● 机械校准和验证套件

     ● 自动校准单元

     ● 测试电缆

     ● 力矩扳手

     ● 支持 R&S NRP 功率探头系列

主要特点及参数

     ● 频率范围介于 9 kHz 至 40 GHz

     ● 2 或 4 个端口

     ● 扫描时间短暂，比如扫描 401 个点仅需 4 ms

     ● 支持放大器、混频器、滤波器和电缆等射频组件的S参数测量

     ● 支持时域、断点和信号完整性测量（选件K2/K3/K20）

     ● 支持放大器的谐波和交调产物，以及混频器的变频损耗、匹配和隔离测量（选件K4和K14）

     ● 高输出功率：典型值 ≥13 dBm（采用电控衰减器，动态范围可达 98 dB 以上）

     ● 宽动态范围：＞140 dB，典型值＞150 dB（IF 带宽为 10Hz）

     ● 迹线噪声：≤ 0.004 dB RMS（IF 带宽为 10kHz)

     ● 宽功率扫描范围：-85 dBm 到 +10 dBm

     ● 高测量速度：＜5 μs/测试点
