主要性能指标

     ● 采样率高达 50 GS/s

     ● 80 dBc 无杂散动态范围

     ● 10 位垂直分辨率

     ● 高达 32 G 样点的波形内存

主要功能

     ● 在一个产品中提供完整的宽带 RF 信号发生解决方案
            ● 直接生成载波高达 20 GHz 的宽带信号，而不需要外部RF转换

     ● 仿真真实环境模拟信号在高速数字数据流上的影响
            ● 建立速率高达 12.5 GB/s 的信号损伤模型

     ● 生成高精度 RF 信号
            ● 无杂散动态范围性能优于 -80 dBc

     ● 为光传输创建高速基带信号，垂直分辨率可处理高阶复杂调制
            ● 10 位垂直分辨率，50 GS/s 采样率

     ● 创建长波形场景，而不需构建复杂的序列
            ● 高达 32 G 样点波形内存，在 50 GS/s 下播放 640 ms 的数据

     ● 多机同步（手动或使用 AWG 同步集线器），实现多通道高速 AWG 系统

     ● 全面运行，无需外部 PC
            ● 内置显示器和按钮可以直接从 AWG 前面板迅速选择、编辑和播放波形

     ● 通过播放捕获的信号，仿真真实世界环境
            ● 可以在 AWG 上播放、编辑或重新采样示波器或实时频谱分析仪捕获的波形

     ● 从仿真平滑迁移到真实世界测试环境
            ● 从第三方工具导入波形矢量，如 MATLAB

     ● 排序器及 Streaming ID
            ● 通过网络接口连接直接控制排序器

应用

     ● 通信和国防电子宽带 RF/MW
            ● 输出高达 20 GHz 的宽带 RF 信号

     ● 高速硅和通信设备验证和一致性测试
            ● 使用各种信号损伤简便地对接收机进行压力测试

     ● 相干光研究
            ● 使用高阶复杂调制，生成高波特率基带信号

     ● 尖端电子、物理和化学研究
            ● 高速度低抖动信号源生成唯一指定的模拟信号、快速脉冲、数据流和时钟

从模拟无缝转向信号生成

     ● 只要能定义或捕获一个波形，那么 AWG70000B 就能生成这个信号。可通过多种方式创建信号。为在泰克 AWG 系列上运行而专门优化的波形创建插件提供了特定的波形创建功能；而第三方解决方案，如 MATLAB、Excel 等等，则能灵活地创建想要的任何波形。在任何套件中创建的波形都可导入及在 AWG70000B 中播放，实现从仿真领域到现实世界的无缝迁移。

     ● 此外，泰克示波器或实时频谱分析仪上捕获的任何信号都能加载到 AWG70000B 中进行播放。通过使用内置的波形生成插件，还可修改或改变捕获的信号，满足可能存在的任何特定要求。

生成宽带射频信号

     ● RF 信号正变得越来越复杂，准确地创建测试和分析 RF 系统所需的信号变得越来越难。为应对这种挑战，RF 通用插件提供高级功能以数字方式合成调制的基带、IF 和 RF/微波信号，支持多种调制方案。

     ● RF 通用插件、雷达插件、多音调插件、OFDM 插件和环境插件提供了简便易用的用户界面，可以无缝集成 AWG70000B 系列用户界面或 SourceXpress 远程 PC 应用。

AWG70000B 及 RF 通用插件可以生成复杂的 RF 波形

     ● 在与特定插件结合使用时，AWG70000B 系列支持各种调制格式，简化了创建复杂 RF 波形的任务。AWG70000B 系列仪器为客户提供了多种方式，可以生成全面调制的基带、中频 (IF) 信号，或直接生成高达 20 GHz 的 RF 波形。

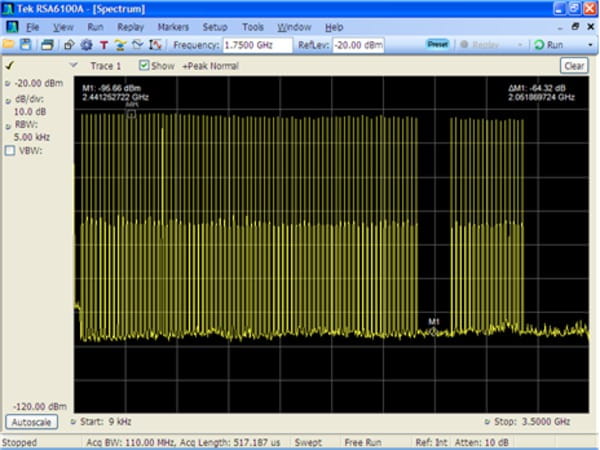

AWG70000B 上生成的 3 GHz 宽多载波信号，>60 dBC SFDR

创建雷达信号

     ● 生成高级雷达信号通常需要 AWG 在采样率、模拟带宽和存储器方面有优异的性能。泰克 AWG70000B 系列提供了高达 20 GHz 的宽调制带宽。由于高达 50 GS/s 的采样率，AWG70000B 系列可生成以前 AWG 不可能生成的 RF 信号。在想生成 IQ 信号时，AWG70000B 能对信号过采样，提供杰出的 SFDR 性能，改善信号质量。

     ● AWG70000B 和雷达插件为创建复杂的雷达信号提供了优秀的解决方案。在创建定制雷达脉冲程序组时，为客户提供了很大的灵活性。使用 AWG 能容易地创建各种调制类型（如线性调频、巴克码和多相编码、步进调频和非线性调频），且此插件的灵活性使得客户能够创建需要自定义调制类型的波形。AWG 和雷达插件相结合，还能生成带参差PRI的脉冲串，解决量程和多普勒模糊问题，另外还解决了电子反对抗 (ECCM) 中的捷变频、仿真斯威林标靶模型时的脉冲间幅度变化（包括天线扫描码型、杂乱和多径效应）等问题。

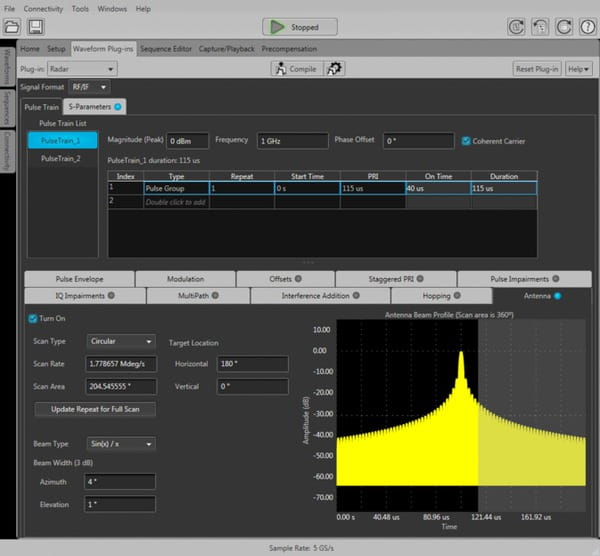

AWG70000B 和雷达插件创建的 AWG 雷达脉冲

环境信号生成

     ● 许多雷达信号的关键特点要求它们必须与其它商用标准信号共存于同一频段，但性能不会劣化。为满足这一预期，雷达设计人员必须在设计/调试阶段彻底的测试所有可能的情况。AWG70000B 和环境插件可非常灵活地定义和创建这些坏的情况场景。

     ● 最多可以指定 50 个信号来定义自己的环境，包括 WiMAX、WiFi、GSM、CDMA、W-CDMA、DVB-T、噪声、蓝牙、LTE、OFDM、雷达等。这个插件可从其他插件（包括雷达、RF通用等）、MATLAB^® 及泰克频谱分析仪和示波器中将信号无缝导入到应用环境中。您还可配置特定标准信号的 PHY 参数。您可为环境中的所有信号定义载频、功率、开始时间和时长，从而可全面控制这些信号相互交互/相互干扰的方式。

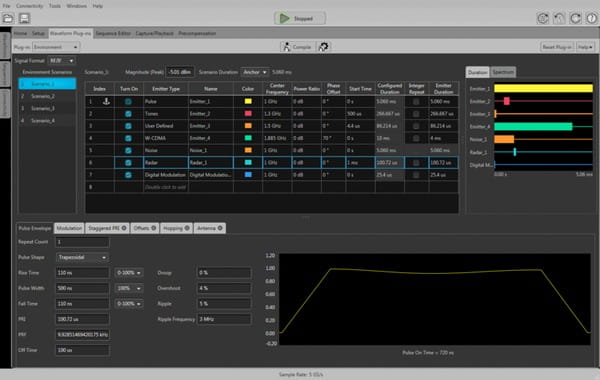

配备使用环境插件的多个发射器的多个场景

相干光

     ● 当今高速且日益由网络驱动的世界，正推动着对短距离和长距离相干光通信的需求。相位调制、高波特率、高采样率、带宽和分辨率都对光学应用至关重要。泰克深知相干光测试的挑战和不一致性，为光测试、波形生成和校准提供了可靠的、设置方便的一系列高性能工具。

     ● 泰克 AWG70000B 系列任意波形发生器 (AWG) 可以实现最高 50 GS/s 的采样率及 10 位垂直分辨率。这种性能水平可直接生成现代相干光通信系统要求的 IQ 基带信号，这些相干光通信系统基于数据速率远远超过 200Gb/s的光载波的正交调制。多台 AWG70000Bs 可以同步 (手动或使用 AWG 同步集线器)，在每个基带信号上使用最大 50 GS/s 采样率，实现低 EVM 和 32 Gbaud 性能。

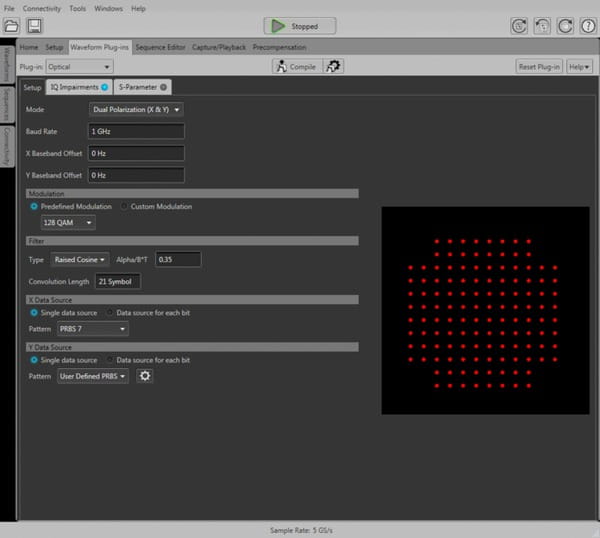

     ● 生成所需信号只是相干光学通信中的第一个挑战。信号质量、低 EVM 及获得清楚的张开眼图非常重要。光插件可以搭配预补偿插件来针对被测器件校准 AWG 并预补偿相干光信号。

创建通用 OFDM

     ● 在当今的无线电世界中，对短距离和中等距离传输大数据量的应用来说，OFDM 逐渐成为调制方法选项。对于需要产生 OFDM 信号以测试接收机的工程师来说，对带宽的需求和多载波的挑战是很关键的问题。AWG70000B系列与 OFDM 插件相结合，用户可配置 OFDM 信号定义的每个部分。工程师可逐个符号地建立完整的 OFDM帧，或让插件针对信号的某些方面选择默认值。AWG/OFDM 插件组合支持各种数据编码格式，包括 R/S 编码、卷积码和扰码。用户还可定义符号中的每个副载波，并能独立配置类型、调制和基本数据。OFDM 插件能提供一份符号表，表中将对所选符号中的所有载波进行概述，由此可了解 OFDM 符号各个方面的情况。可通过指定符号/帧之间的间隔来建立 OFDM 包/帧，并可通过添加带限噪声，来对 OFDM 包的某些部分加入压力。

生成高速串行信号

     ● 串行信号全部由二进制数据组成，也就是简单的1和0。随着时钟频率的增加，这些简单的1和0开始更像是模拟波形，因为模拟事实被嵌入到数字数据中。电子环境有噪声、抖动、串扰、分布电抗、电源变化及其它不理想情况。每种非理想情况都会对信号造成影响。实际环境的数字“方波”很少能与其理论描述相似。

     ● 由于 AWG70000B 系列是一种模拟波形源，它提供了出色的单一产品解决方案，用来创建数字数据流，模仿现实世界环境中发生的不理想的模拟特点。通过使用直接合成技术，工程师可以创建信号，仿真通过传输线传播的效应。上升时间、脉冲形状、延迟和畸变均可以控制。在与高速串行(HSS)插件结合使用时，工程师可全面控制数字信号，实现高达 50 Gb/s 的速率。这正是严格的接收机测试要求所需的。

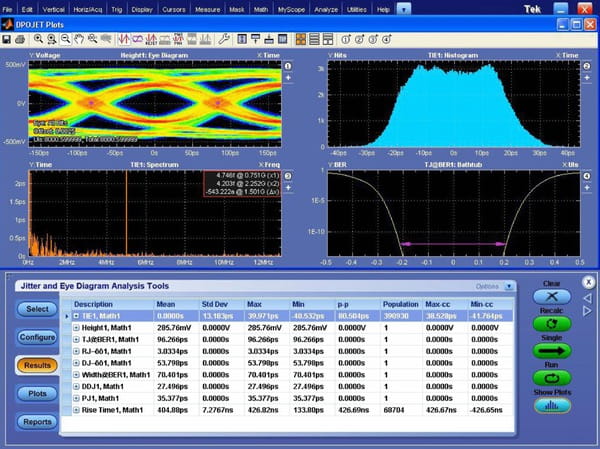

使用 AWG70000B 和 HSS 插件简便地创建数字数据损伤

     ● HSS 插件允许 AWG70000B 系列仪器创建各种数字数据损伤，比如抖动（随机抖动、周期性抖动、正弦曲线）、噪声、预加重/去加重、符号间干扰(ISI)、占空比失真(DCD)和扩频时钟(SSC)。可以使用S参数文件仿真电路板和电缆的传输环境，S参数文件可应用到任何波形中。AWG70000B 和 HSS 插件还为当今许多高速串行应用提供了基本码型波形，如 SATA、Display Port、SAS、PCI-E、USB 和光纤通道。

     ● 对高速串行应用，AWG70000B 系列提供了优秀的解决方案，可以解决需要检验、表征和调试复杂数字设计的数字设计人员所面临的信号激励挑战和问题。这种基于文件的构架使用直接合成来创建复杂数据信号的方法，为用户的高速串行通信应用中严苛的信号生成挑战提供了操作简单、可重复性高、灵活的一体化解决方案。

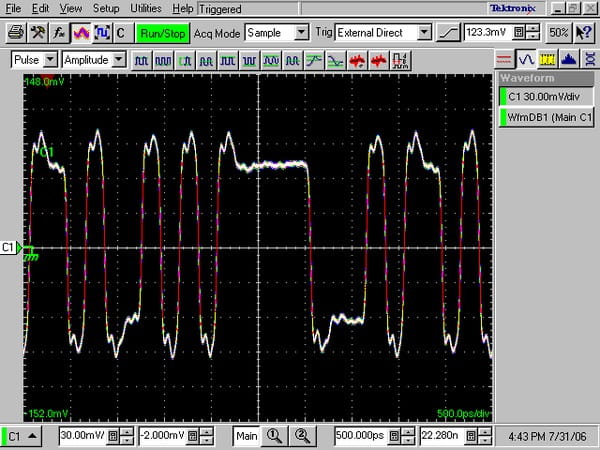

使用 AWG70000B 和 HSS 插件添加的数字数据及去加重

创建校正系数

     ● 补偿线缆、无源和有源 RF 元器件在测试设置中引入的不理想特点，从 AWG 中实现平坦的频响和线性相位响应。当前泰克 AWG 仪器预补偿插件和 PC SourceXpress 软件允许用户补偿 AWG 的第一个和第二个内奎斯特区域。用户可以定义 LO 频率，并选择为下边带或上边带获取校正系数，以及定义载波频率。在所有模式下，用户均可通过指定起始和截止频率（射频和中频）或带宽（IQ/IQ 调制器）定义补偿带宽。

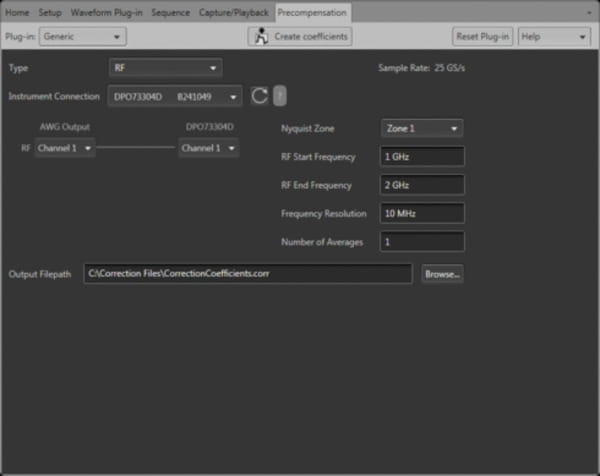

AWG70000B 及通用预补偿插件

流式传送ID

     ● 为了动态复现 RF 测试环境，工程师有时要追踪数千个独立的波形。流式波形标识 (Streaming WID) 选项在仪器后面板上增加了一个专用以太网端口。这个端口可通过 UDP 格式化分组直接接入排序器硬件，立即接入系统内存中提供的 16000 多个序列步骤。使用 Streaming WIDs，以高准确度复现错综复杂的现实世界，在更少的时间内完成更多的工作。

选项AC

     ● AWG70001B 及选项 AC 提供了一个额外的高输出幅度连接器。选项 AC 在单通道 AWG70001B 任意波形发生器的前面板上增加了一个单端 AC 耦合连接器。增加了多个用户控件，可在标准直接输出连接器或 AC 输出连接器之间切换输出路径。在切换到 AC 路径时，会在信号路径中增加额外的用户控制的放大和衰减。

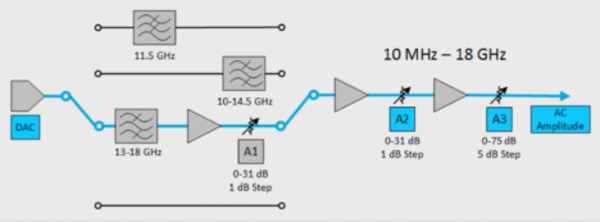

     ● 在 AC 输出模式下，您可选择四个信号滤波路径中的一条路径，设置输出幅度，让仪器在选定的滤波路径中自动设置步进衰减器。为提高控制能力，您可为选定的滤波路径手动设置步进衰减器的衰减。

     ●  没有滤波器：-70 ~ +25 dBm @ 1 GHz CW 校准频率
     ● 11.5 GHz 低通：-70 ~ +25 dBm @ 1 GHz CW 校准频率
     ● 10 GHz - 14.5 GHz 带通：-77 ~ +18 dBm @ 11 GHz CW 校准频率
     ● 13 GHz - 18 GHz 带宽：-90 ~ +20 dBm @ 14 GHz CW 校准频率

LXI Class C

     ● 通过 LXI Web 界面，您可使用标准网络浏览器，在浏览器地址中简单输入 AWG 的 IP 地址，连接到 AWG70000B 系列上。网络界面可查看仪器状态和配置以及网络设置的状态和修改情况。所有网络交互都满足 LXI Class C 规范。
