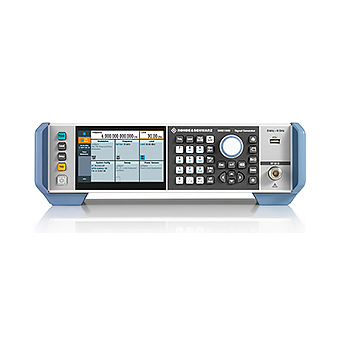

SMB100B 射频信号发生器

型号：SMB100B

品牌：ROHDE&SCHWARZ

分类：射频/微波信号源

简述：SMB100B 射频信号发生器体积小巧，兼具卓越性能和多种功能。SMB100B 具有出色的频谱纯度和高输出功率，且功能丰富、操作简单。仪器的频率范围介于 8 kHz 至 1 GHz、3 GHz 或 6 GHz。

ROHDE&SCHWARZ

相关产品

主要特点及参数

     ● 频率范围介于 8 kHz 至 1 GHz、3 GHz 或 6 GHz

     ● 出色的单边带 (SSB) 相位噪声：1 GHz、20 kHz 偏移时低于 -134 dBc（测量值）

     ● 低宽带噪声：15 MHz < f ≤ 6 GHz、30 MHz 偏移时低于 -153 dBc（典型值）

     ● 高输出功率：1 GHz 时为 34 dBm（测量值）

     ● 小巧紧凑，2 HU，宽度为 ¾ 19"


小巧体积兼具卓越性能和可用性

R&S SMB100B 具有出色的频谱纯度和高输出功率，并且功能丰富

     ● 全新 R&S SMB100B 射频信号发生器体积小巧，兼具卓越性能和多种功能，且操作简单

     ● 频率范围介于 8 kHz 至 1 GHz、3 GHz 或 6 GHz

     ● 小巧紧凑，2 HU，宽度为 3/4 19"

     ● 先进的 5" 大触摸屏图形用户界面


优秀的信号质量

具备低 SSB 相位噪声，在1 GHz、20 kHz 偏移时低于 –134 dBc（测量值）

     ● 如要改善被测设备，信号源的信号质量必须明显优于被测设备性能。R&S SMB100B 的合成器设计，具备低 SSB 相位噪声和宽带噪声，且能很好地抑制非谐波信号分量。


出色的输出功率

高输出功率：1 GHz 时为 34 dBm（测量值）

     ● R&S SMBB-K31高输出功率选件可提供 28 dBm（1 GHz 时，测量值）和 24 dBm（6 GHz 时，测量值）的输出功率，通过软件键码简单激活即可。配备额外的 R&S SMBB-B32 高输出功率选件后，还可提供 34 dBm（1 GHz 时，测量值）和 31 dBm（6 GHz 时，测量值）的高输出功率。


易于使用

R&S SMB100B 在各方面均体现出易用性

     ● 此射频信号发生器操作简单，可连接 R&S NRP 功率探头，并能仿真传统仪器。此外，仪器还可创建独有的“用户菜单”。


可变参考频率输入/输出

     ● R&S SMB100B 提供多种方式输出（或输入）参考信号。采用 R&S SMBB-K704 选件时，R&S SMB100B 可具备 1 MHz 至 100 MHz 的可变外部参考频率输入，能够轻松集成到现有测试环境中。接收的参考频率也可输出到单独的参考输出（更多详情，请参见数据表）。借助可选 1 GHz 参考频率输入和输出（R&S SMBB-B3 选件），多个 R&S SMB100B 仪器之间可实现良好的相位稳定性。


R&S LegacyPro

更新测试与测量设备

     ● 如果设备组件比整个 ATE 系统提前报废，则旧设备的定期校准和维护会变得既费钱又费时，且富有挑战性。使用等效的先进仪器替代过时测试设备时应确保简单易行，且大限度地减少硬件和软件改动。R&S LegacyPro 代码仿真选件满足这些要求，不仅减少了工作量，而且消除了相关风险。


R&S NRP 功率探头连接性

R&S NRP 功率探头可连接到 R&S SMB100B

     ● 被测设备鲜少直接连接到发生器。发生器和被测设备通常通过电缆和其他组件相互连接。因此，参考面从发生器的射频输出端转为被测设备。R&S NRP 功率探头可连接至 R&S SMB100B，以便在新参考面上进行精确校准（精度可达 0.1 dB）。


UCOR（用户校正）

R&S SMB100B 连接 R&S NRP 功率探头补偿外部频率响应

     ● 被测设备通常通过长电缆或其他频率相关组件连接至信号发生器。因此，必须补偿频率响应。为此，R&S SMB100B 提供了用户校正 (UCOR) 功能。与 R&S NRP 功率探头结合使用，便可一键自动测定 UCOR 值。借助 UCOR 功能，可为新参考面提供获得频率响应补偿的射频信号。
