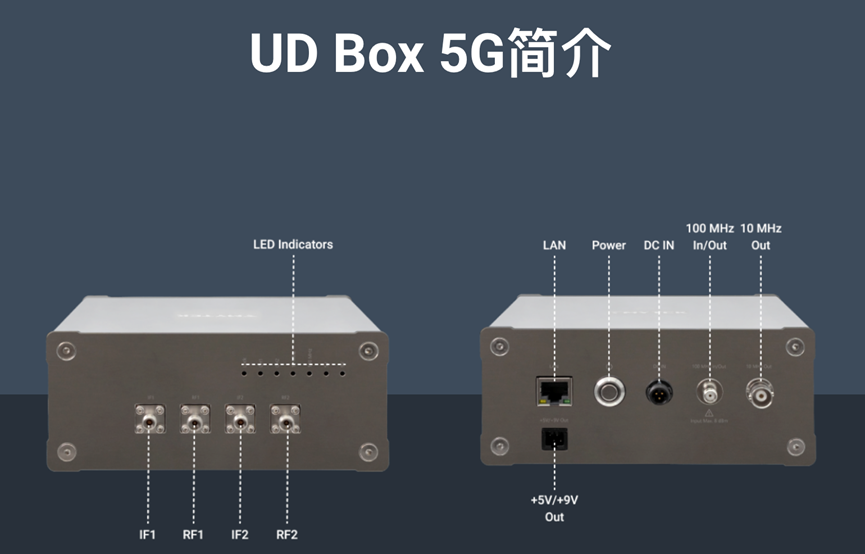

5G毫米波上下变频-UDBox 5G

型号：UD Box 5G

品牌：TMYTEK

分类：测试附件

简述：5G毫米波上下变频 -UDBox 5G

TMYTEK

相关产品

    无相关产品

最大化低于6 GHz的仪器

     ● TMYTEK UD Box 具有出色的互操作性，可扩展您的射频设备。实验室可通过充分利用现有的 6 GHz 以下测试设备来节省昂贵毫米波仪器的成本。从RF到IF的上/下转换很容易解决毫米波生产的可能性。


在一个盒子中覆盖大多数 5G 频谱

     ● UD Box 是一款宽带 5G 上下转换器，可覆盖大多数 5G 毫米波频谱，以扩展射频设备的可能性。它的工作频率高达 44 GHz（RF）/ 0.01 至 14 GHz （IF），覆盖大多数 5G NR FR2 频段及较低的宽带应用。


轻松上下转换

     ● 在 TMYTEK 产品方面，用户体验很重要。我们确保只需点击几下即可完成 RF 上下转换，并借助内部直观的 GUI 和 API 的支持，节省时间和精力来完成工作。


主要特点

     ● 高频操作频率：24 - 44 GHz

     ● 中频操作频率：0.01 - 14 GHz

     ● 可调 LO：24 - 44 GHz

     ● 变频损耗：12 dB (典型值)

     ● 内建 OCXO 的本地振荡器

     ● 单信道 / 双信道 可选择

     ● 适用于 5G 毫米波通讯相关应用

     ● RJ45 网络控制接口

     ● 提供操作软件 GUI 与 API 函数库





多渠道研究和应用成为可能

     ● TMYTEK UD Box 有两种变体，UD Box Single 和 UD Box Dual，为研究人员提供各种研究和应用目的的灵活性。TMYTEK UD Box 采用共享 LO 构建，配备 100 MHz 和 10 MHz 时钟基准，以支持与其他设备的外部同步。因此，MIMO 系统开发可以通过多套 UD Box 实现，而电信运营商可以使用两套 UD Box Dual 和 TMYTEK 的波束跟踪解决方案对 5G 移动基站进行远场评估仿真，从而节省时间和预算。




与大多数低于 6 GHz 的仪器兼容

     ● UD Box 系列是内置可编程 LO 的双向宽带变频器，最大频率高达 44 GHz。它能与大多数低于 6 GHz 的仪器无缝协作，包括通信分析仪，频谱分析仪（SA），信号发生器（SG）甚至软件定义无线电（SDR）。TMYTEK UD Box 5G 升级仪器，使用 TMYTEK BBox 和 TMYTEK 号角天线进行先进的 5G 毫米波实验。

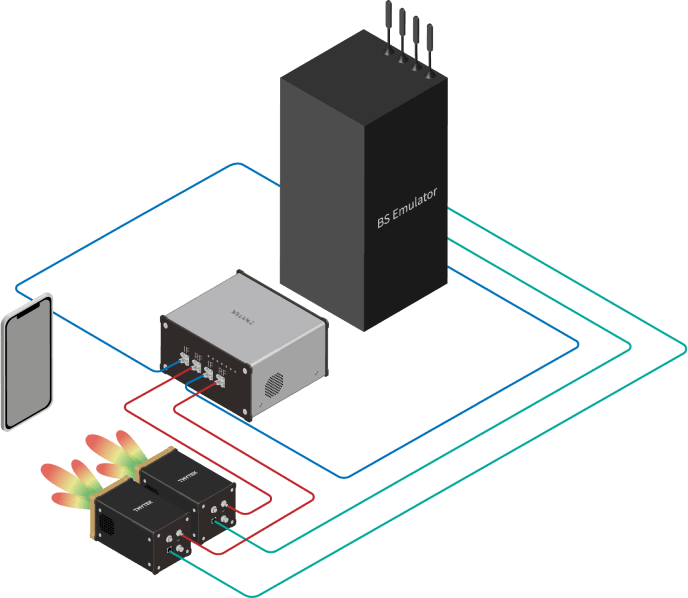

5G新无线 UE/gNB 仿真器升级解决方案

     ● TMYTEK UD Box 将 Sub-6 GHz UE/gNB 仿真器升级为毫米波版本，以支持 3GPP 标准定义功能验证的信令通信测试、高吞吐量性能测试能力、毫米波终端功能验证和性能测试，以及从 PHY 到 RRC/NAS 层的 5G 分析等应用。

5G新无线UE/gNB仿真器升级解决方案


文档下载：

Brochure-UDBox.pdf
