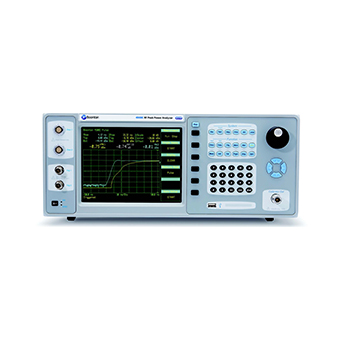

4500C 射频功率分析仪

型号：4500C

品牌：Boonton

分类：功率分析仪/功率计

简述：Boonton Electronics（“Boonton”）在准确性和易用性方面树立了高标准。Boonton是测试设备的制造商，致力于测量用于军事和商业领域的RF和微波系统的功率。Boonton的产品目前用于测试地面和卫星通信，雷达，遥测，电子战（EW），电子对策（ECM）和越来越多的无线通信产品。

Boonton

相关产品

     ● Boonton 公司新一代 4500C 射频峰值功率分析仪采用了 Real-Time Power Processing™ (RTPP)技术，一种并行处理方式实现了射频功率测量运算。相较于传统的功率计串行的处理方式造成冗长的重置周期和大量的数据丢失，采用 Boonton 的 RTPP 技术的功率计在捕获、显示和测量每一个脉冲、毛刺等过程中真正做到了数据处理和零延迟的无缝衔接。


RTPP技术和传统技术对比                                      高达十万次/秒捕获速率


     ● Boonton 4500C 射频功率计峰值功率计能在时域和统计域两方面对射频信号进行捕捉、显示、分析。当使用 Boonton 峰值功率探头时，4500C 能测量更多与功率有关的参数。4500C 能完成单/双通道同时测量任务，并具有以下三种测量模式：

      脉冲测量模式

      调制测量模式

      统计测量模式

     ● Boonton 4500C 射频功率计峰值功率计广泛应用于包括如雷达射频脉冲，TDMA 和 GSM，伪随机信号或如 CDMA 和 WLAN 类噪声及如 GSM，EDGE，TD-SCDMA 时隙信号。

     ● Boonton 4500C 射频功率计峰值功率计具有 100ps 的时基分辨率，视频带宽可达 125MHz（取决于探头），灵活的触发功能和大于 80dB 的动态范围（取决于探头），不需进行任何范围切换就可完成所需的绝大多数峰值功率测量应用。同时 4500C 也能以 100MSa/s 的采集速率对连续统计功率信号进行快速深入地分析，并能提供波形包络显示、持续显示及以文字形式显示每通道多达 15 种自动参测量参数。方便的 I/O 包括 USB 接口，可以保存仪器的设置、测量波形和位图图像文件。


100ps分辨率可以精确采集<10ns快沿信号                   传统10ns分辨率无法准确采集<10ns快沿信号


主要技术指标

     ● 频率范围：30 MHz - 40 GHz

     ● 测量范围：-60 dBm - +20 dBm

     ● 射频频道视频带宽：125 MHz

     ● 射频通道上升时间：<5 ns

     ● 总体精度：0.2 dB

     ● 时间分辨率：100 ps

     ● 最小脉冲宽度 / 最大PRF：6 ns / 50 MHz

     ● 通道 2 RF 和 2 触发

     ● 实时功率处理™

     ● 快速的轨迹采集和刷新率

     ● 一键式进行 15 次自动功率和时间测量

     ● 自动峰峰值，时间延迟和事件延迟触发

     ● 多级多功能校准器

     ● 连续统计分析（可选）

     ● 包括门控PDF，CDF 和 CCDF

     ● 同时显示多达 4 个测量，2 个存储器和 1 个数学通道
